子母罐

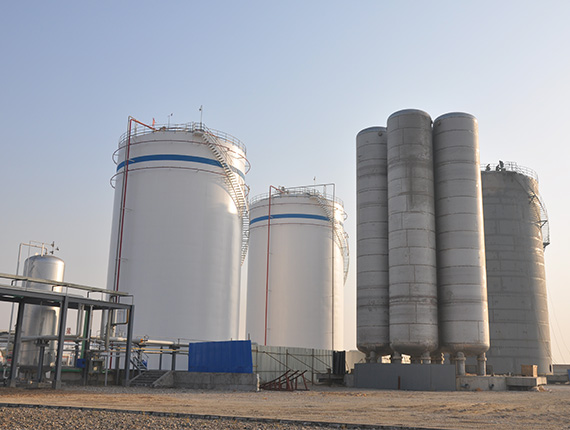

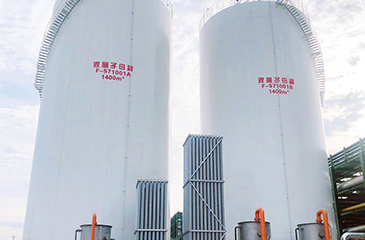

子母罐是指由多個（三個及以上）盛裝介質的內容器（子罐）并聯后按一定的排列方式置于填充絕熱材料的外容器（母罐）中的儲罐。它一般是為適應大容積、帶壓貯存而設計、建造。

內容器

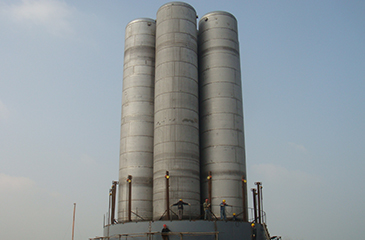

用于盛裝介質的承壓容器，通常為立式圓柱形支腿結構。

外容器

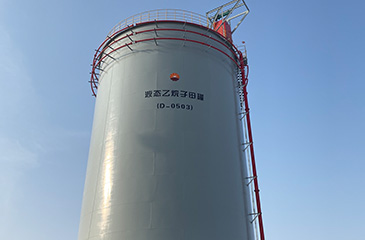

容納內容器，并與內容器組成環行絕熱夾層的外部金屬殼體，通常為圓柱形平底拱頂結構。

內容器

內容器罐體的結構、強度等設計和計算按GB150的有關規定進行。

內容器不采用真空檢漏，因此不需要進行外壓穩定性的設計。但是考慮到內容器直徑一般較大，需保證其制作和運輸工程中的剛度，因此內容器仍需設置加強圈，加強圈間距按2m~3m執行。

內容器需設置防渦裝置和擴散板；下封頭支腿處需設置加強筋。

內容器支腿需采取絕熱設計，其環氧玻璃布板厚度不得小于150mm。為保證子母罐靜態蒸發率和夾層管道配管的空間，支腿高度需足夠高（內容器下封頭離地高度不小小于1500mm）。

應避免出現冷橋?qū)е吕淞慷搪罚冗B接螺栓需設置絕熱墊片。通過計算，應滿足外容器底板溫度不低于外容器底板材料所能使用的低溫度。

內容器抗震設計計算按SH3048《石油化工鋼制設備抗震設計計算》有關規定進行。計算過程不考慮內容器之間管道連接以及周圍絕熱材料的影響。

外容器

外容器罐體的結構、強度、外壓穩定性等設計和計算按SY/T0608的有關規定進行。

低溫管道與外容器壁連接處采用真空管加波紋管的結構。

配置參數

容積：300~3000m3

壓力：0.3~1.6MPa

絕熱方式：珠光砂堆積絕熱

子罐數量：3、4、7、10、12

設計、制造、驗收標準

TSG R0004-2009      《固定式壓力容器安全技術監察規程》 容積：300~3000m3

GB150-1998        《鋼制壓力容器》

GB24511-2009       《承壓設備用不銹鋼鋼板及鋼帶》

GB713-2008        《鍋爐和壓力容器用鋼板》

GB/T14976-2002      《流體輸送用不銹鋼無縫鋼管》

GB22724-2008      《液化天然氣設備與安裝陸上裝置設計》

GB50183-2004       《石油天然氣工程設計放火規范》

GB50084-2001      《自動噴水滅火系統設計規范》

JB4708-2000       《鋼制壓力容器焊接工藝評定》

JB/T4709-2000      《鋼制壓力容器焊接規程》

JB/T4730-2005      《承壓設備無損檢測》

SY/T0608-2006       《大型焊接低壓儲罐的設計與建造》

SH3408-1999       《石油化工鋼制設備抗震設計規范》

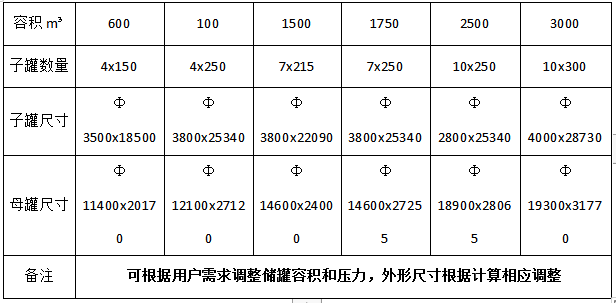

規格表
