液化天然氣子母罐

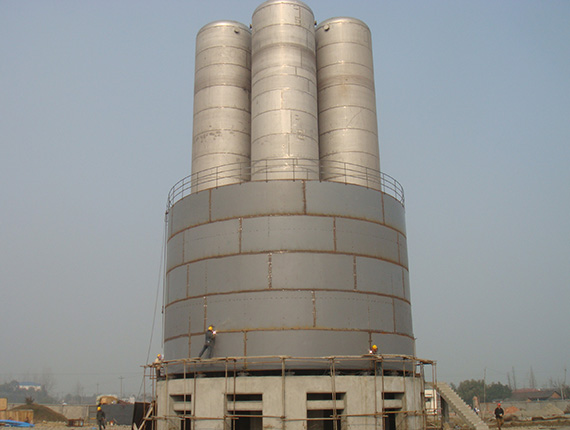

液化天然氣子母罐是指由多個盛裝LNG的子罐并聯后按一定的排列方式置于填充絕熱材料的母罐中的儲罐。通常是為了滿足大容積、帶壓貯存而建造，在中、大型（1000m3~10000m3儲存規模）LNG氣化站領域應用較多。

產品構造

LNG子母罐由多臺子罐、一座母罐和相應的工藝管線及閥門、儀表等構成。

子罐：作為盛裝低溫介質的主容器，采用奧氏體不銹鋼S30408材料；子罐為立式圓筒形支腿結構，根據容積大小按一定的排列方式將4只、7只或10只子罐通過管道將全部或分組的各子罐氣、液相進行連通。

母罐：作為絕熱系統的保護殼體，通常采用Q345R/16MnDR材料。母罐將全部子罐容納其中，并采用粉末堆積絕熱進行保冷，保證儲存介質盡量少的氣化。

主要技術參數

儲存介質：LNG

工作壓力：0.2MPa~1.6MPa

單臺容積：600m3~3000m3

設備類型：儲罐、壓力容器

主要優點

設備單體儲存容量大，較相同容積的真空罐占地小、投資少、操作簡便。

設備通過自增壓器維持運行壓力，不需要增壓泵、BOG壓縮機等設備，運行成本低、維護簡便。
