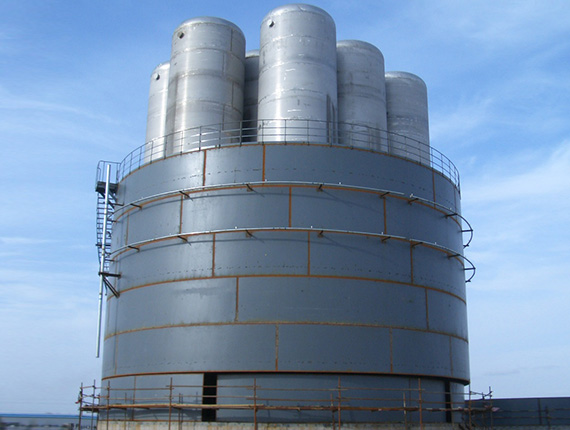

低溫液體子母罐

子母罐是指由多個盛裝介質的子罐并聯后按一定的排列方式置于填充絕熱材料的母罐中的儲罐。通常是為了滿足大容積、帶壓貯存而建造，在中、大型（1000m3~10000m3儲存規模）LNG氣化站領域應用較多，PTA、PTE等需求大量保護氣的工況也較為適用。

產品構造

低溫液體子母罐由多臺子罐、一座母罐和相應的工藝管線及閥門、儀表等構成。

子罐：作為盛裝低溫介質的主容器，采用奧氏體不銹鋼S30408材料；子罐為立式圓筒形支腿結構，根據容積大小按一定的排列方式將4只、7只或10只子罐通過管道將全部或分組的各子罐氣、液相進行連通。

母罐：作為絕熱系統的保護殼體，通常采用Q345R/16MnDR材料。母罐將全部子罐容納其中，并采用粉末堆積絕熱進行保冷，保證儲存介質盡量少的氣化。

主要技術參數

儲存介質：LNG、LN2、LO2、LAr、LC2H4等

工作壓力：0.2MPa~3.0MPa

單臺容積：600m3~3000m3

設備類型：儲罐、壓力容器

主要優點

設備單體儲存容量大，較相同容積的真空罐占地小、投資少、操作簡便。

設備通過自增壓器維持運行壓力，不需要增壓泵、BOG壓縮機等設備，運行成本低、維護簡便。
