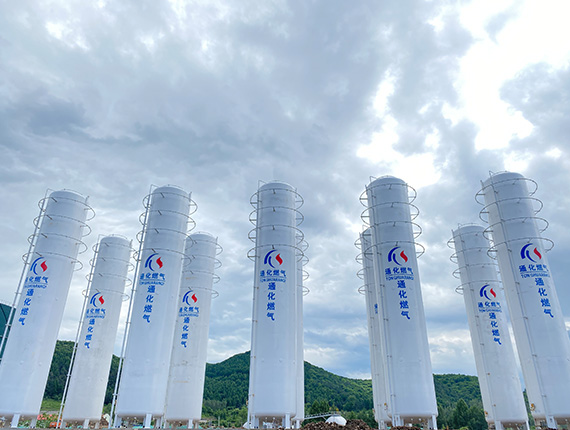

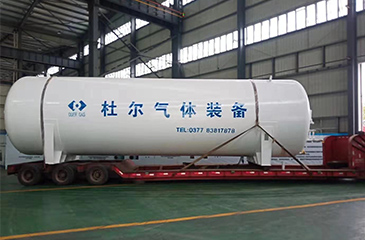

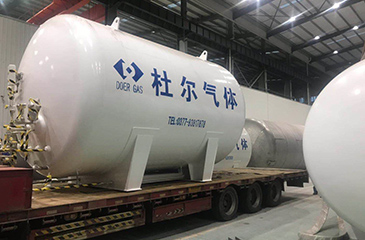

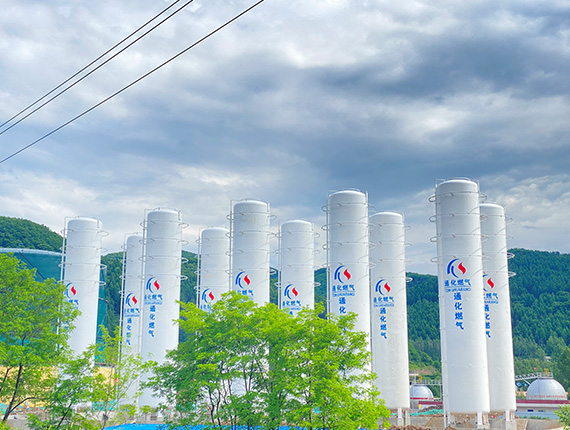

真空低溫液體儲罐

真空低溫液體儲罐是一種常用的、先進的低溫液體長期儲存設備，具有儲存量大、壓力可調、蒸發率低、安全可靠等優點，廣泛應用于工業氣體液氧、液氮、液氬、液體二氧化碳、乙烯及液化天然氣（LNG）的儲存，儲罐采用雙層圓柱結構，夾層裝填保溫材料珠光砂并且抽真空，主要由內罐、外罐、絕熱結構、管路系統及安全附件等組成。

配置參數

容積：5-250m3

壓力：0.2-3MPA

絕熱方式：真空粉末絕熱

基本類型：立式或者臥式

貯存介質

●液氮、液氧、液氬、液態乙烷、乙烯等

●液化天然氣（LNG）

工藝流程系統

1.進液系統

2.液面壓力測量系統

3.測滿系統

4.安全排放系統

5.排液系統

6.放空系統

7.抽空系統

8.增壓系統

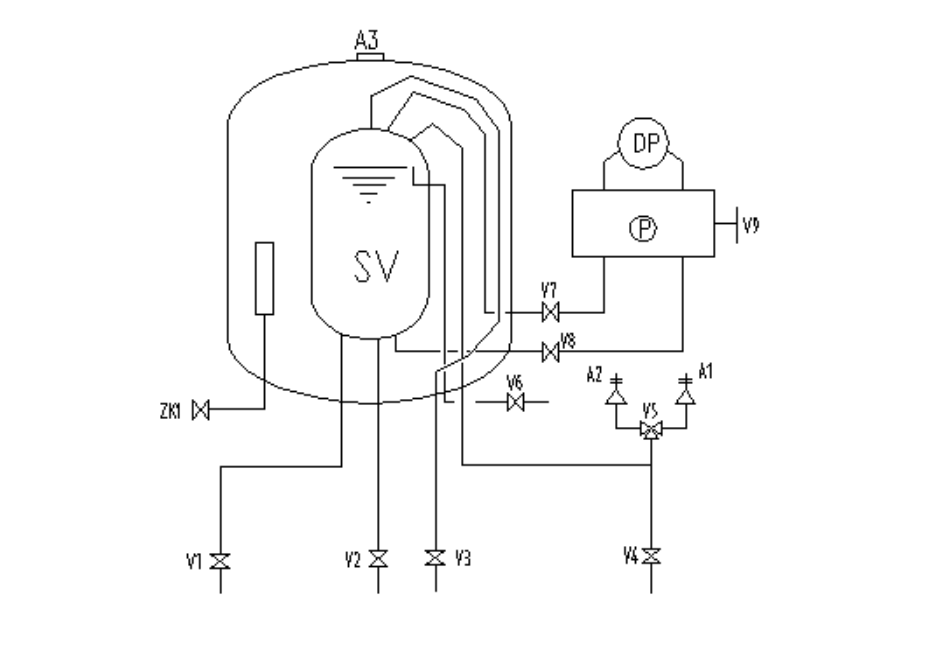

流程圖
