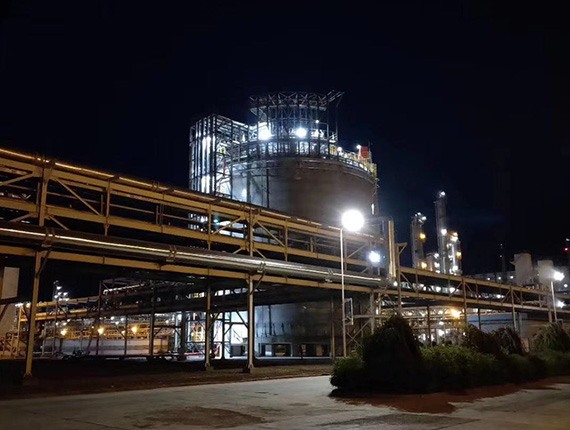

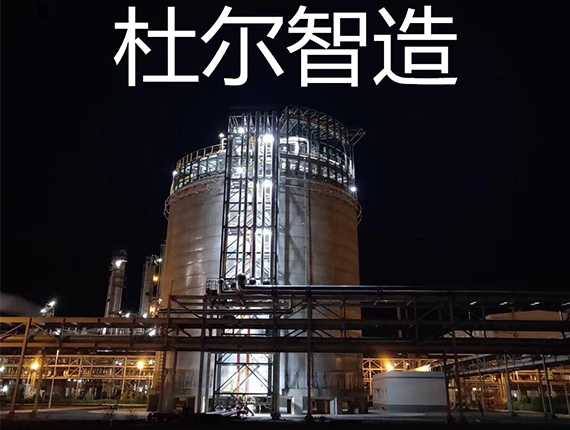

LNG全容罐

隨著對化工裝置安全的升級以及國家相關新規范的實施，對LNG儲罐的安全要求越來越嚴格。以往的LNG單容罐結構對土地的占用面積急劇增大，降低了工廠土地的利用率，增加了業主的投資成本。

為了降低土地的利用率和增強儲罐的安全性，針對液化及調峰項目中單臺容積在5000-50000m3之間的LNG儲罐，我公司設計雙金屬全容罐結構。該結構符合國家規范，節約土地成本，且投資成本和建設周期比混凝土全容罐至少少一半，目前該結構已有投入使用業績且運行良好。

主體結構型式

立式、圓筒形、雙金屬、內吊頂、外拱頂、高熱角保護。

夾層采用珠光砂、彈性氈、泡沫玻璃磚保冷。

流程系統

01.進液系統（頂部進液+底部進液）

02.排液系統（內置式潛液泵）

03.泵后回流

04.補氣

05.BOG回收

06.壓力安全系統

07.儀控（溫度、液位、壓力、密度、分析）系統

08.消防系統

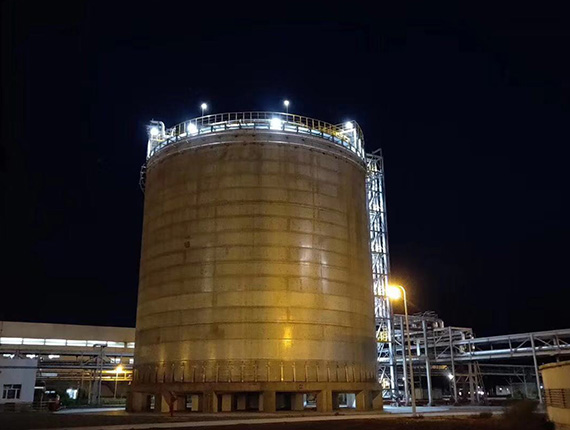

主體結構

雙金屬全容罐采用熱角保護結果，由主容器和次容器組成。

主容器采用立式平底圓筒吊頂結構，主容器采用S30408材質，用于儲存LNG液體，吊頂采用鋁合金加保溫棉結構。次容器為帶熱角保護的復合結構，從外到內依次采用16MnDR外殼體、泡沫玻璃磚、S30408中間容器。

外殼體采用立式圓筒拱頂自支撐結構，外殼體采用16MnDR，用于儲存BOG氣體；中間容器和泡沫玻璃磚組成熱角保護系統，當容器泄漏時，熱角保護系統可以儲存全部的LNG液體，同時由于泡沫玻璃磚的存在，大大削弱了LNG液體與外界的換熱，既保證了外殼體剛才免受低溫沖擊，又保證了泄漏后的LNG液體能夠有序可控的蒸發，避免出現急劇氣化而導致超壓。
