液態乙烯常壓儲罐

液態乙烯常壓儲罐是液態乙烯液化工廠、儲備站、接收站等場站的重要設備。它具備有儲存容積大、工作壓力低，安全系數高等特點。

液態乙烯常壓儲罐主要整體結構有兩種：

1、單容罐（容積≤6000m3）多采用立式平底、圓筒、雙層壁、內外自拱頂結構。

2、單容罐（容積＞6000m3）和全容罐多采用立式平底、圓筒、雙層壁、內吊頂、外自拱頂結構，其中全容罐的外罐帶有熱角保護層。

液態乙烯常壓儲罐夾層采裝填珠光砂保冷，底部夾層采用泡沫玻璃磚保冷。工作的時候夾層充裝干燥氮?dú)獗ＷC珠光砂長期處于干燥狀態，使儲罐有較低的蒸發率。

液態乙烯常壓罐組成：內槽、外槽、底部絕熱層、夾層絕熱層、設備梯子平臺、設備閥門儀表及基礎平臺等組成。

設備基礎采用架空式，整個設備座落在鋼筋混泥土基礎平臺之上，基礎平臺底部利用混凝土立柱支撐，設備基礎通風、隔潮，且設備被架高。

內槽主要由罐頂、筒體和底板組成，各部件材料均采用奧氏體不銹鋼S30408，用以?xún)?chǔ)存液態乙烯液體。

外槽主要由頂蓋、筒體和底板組成，各部件材料采用Q345R鋼板。

內外頂蓋采用經向、緯向帶肋拱頂結構，筒體采用內置角鋼圈加強結構。底板采用弓形邊緣板與中腹板組合承壓結構。

設備附屬結構：儲罐設置有盤梯、操作平臺、消防設施，表面油漆采用佐敦進口油漆，2年不褪色，不起皮，貯罐使用壽命不低于20年。

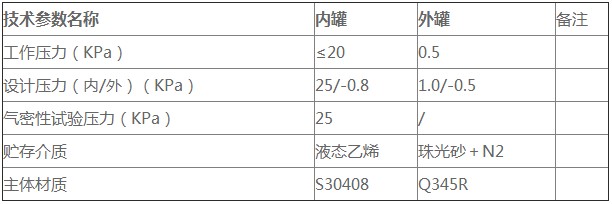

配置參數

儲罐可以根據客戶的具體要求進行非標定制，常規儲罐通用參數如下：

單臺容罐容器：200-100000m3

工藝流程系統

進液系統：

液態乙烯通過真空管道或保冷管道送至液態乙烯貯槽，在進入液態乙烯貯槽前分為2路（頂部和底部?jī)煞N進液方式）進入貯槽儲存。進液管線引出管道均采用真空管道，減少冷損；進入到貯罐和頂部和底部進液管線采用環型噴淋裝置，以保證在進液時內罐均勻冷卻，避免局部溫差應力過大。

充裝系統：

液態乙烯通過儲罐底部排液口排出,排液管線引出管道采用真空管道，減少冷損；排液管線上設置常開低溫根部閥，另設置一只遠程控制緊急切斷閥。排液管線在設備內部還設置氣封結構，并由內槽底板下引出，可保證液體排盡；為便于泵的預冷及啟動，排液口設置了防渦流結構，可避免泵的氣蝕。

BOG系統：

當內罐頂部壓力達到15KPa時，BOG調壓閥開啟，乙烯氣體進BOG回收系統。

自增壓系統：

貯槽設置了自增壓系統， 當貯槽內壓力降低至5KPa時，增壓控制閥開啟，增壓系統給貯罐增壓，當壓力達到10KPa 時，增壓控制閥關閉。

補氣系統：

如果出現增壓系統增壓不足的情況，內罐氣相壓力下降到2KPa 時，相應的補氣閥門XV10704開啟，貯槽升壓，壓力升至10KPa時，補氣閥門關閉；

夾層氮封系統：

系統干燥氮?dú)馔ㄟ^(guò)自力式調節閥和氮?dú)饬髁坑?jì)進入貯槽夾層空間且維持正壓狀態（小于0.8KPa），以避免潮濕空氣進入，維持珠光砂良好的絕熱性能。

其它系統：

泵后回流系統、分析取樣系統、液位、壓力測量系統、消防系統等。
