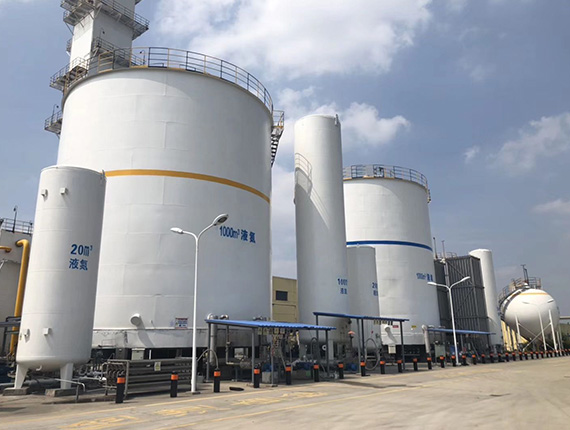

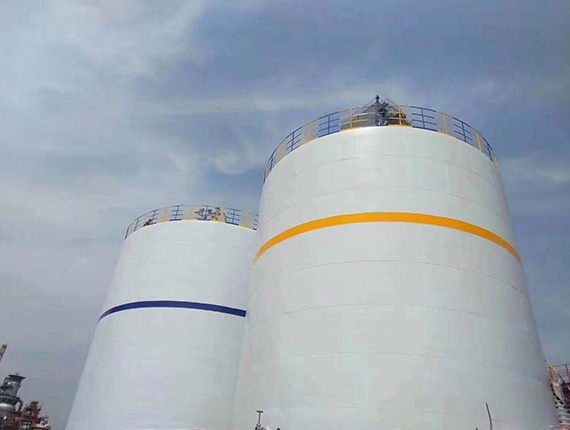

液氮常壓儲罐

液氮常壓儲罐是用來儲存液態低溫氮?dú)獾某弘p金屬平底儲罐，一般都是雙金屬結構，中間用珠光砂來填充絕熱，保證內罐液氮的低溫狀態，使液態氮?dú)獠灰渍舭l(fā)。

配置參數

容積：200~50000m3

工作壓力：10Kpa~50Kpa

設備結構

結構形式：平底拱蓋、立式雙層壁；

絕熱形式：珠光砂粉末堆積絕熱；

設備組成：內槽、外槽、底部絕熱層、夾層絕熱層、設備梯子平臺、設備閥門儀表及基礎平臺等組成。

設備基礎平臺

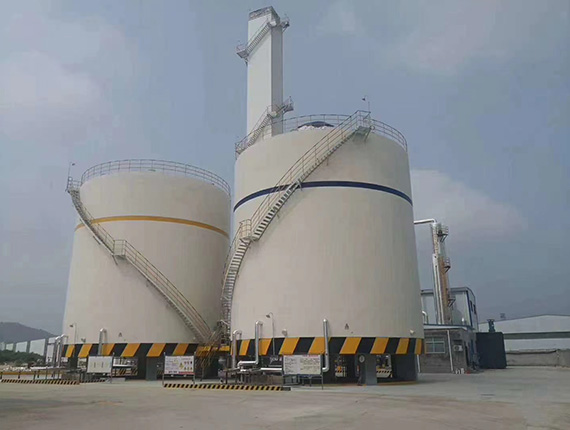

設備為平底拱蓋、立式雙層壁結構。

設備基礎采用架空式，整個設備座落在鋼筋混泥土基礎平臺之上，基礎平臺底部利用混凝土立柱支撐，設備基礎通風、隔潮，且設備被架高。

設備內外槽體

內槽主要由罐頂、筒體和底板組成，各部件材料均采用奧氏體不銹鋼304。槽體設置DN500的頂人孔和DN600側人孔，頂人孔主要用于在施工和設備檢修時進入內槽；側人孔為工藝人孔，設備制作完畢后焊接封死；內槽底部基礎均勻預埋錨帶，通過錨帶可將整個內槽緊固于底部基礎之上，同時還可防止內槽在舉升力作用下，底部產生外凸變形。

外槽主要由頂蓋、筒體和底板組成，各部件材料采用Q235B鋼板。槽體設有DN600的頂人孔和DN700側人孔，以便設備的檢修和維護。外槽底板鋪設在基礎平臺上，并通過預埋鋼板將外槽  體緊固于基礎平臺上，底板側邊采用防止水分進入的結構。

內外頂蓋采用緯向帶肋拱頂結構，頂蓋壁板厚度5/6mm；

內外筒體采用內置角鋼圈加強結構，筒體壁板厚度5-8mm不等。

內筒體上部與頂蓋(承壓環)、筒體下部與底板聯結的關鍵承壓部位采用厚板和筋板加強結構，保證能夠承受足夠的壓力。

貯存介質

●液氮、液氧、液氬、液態乙烷、乙烯等；

工藝流程系統

進液系統；溫度系統；

排液系統；氣體排放系統；

泵回流系統；分析取樣系統；

夾層氮?dú)夤?yīng)系統；安全系統；

液位、壓力測量系統；增壓系統。
