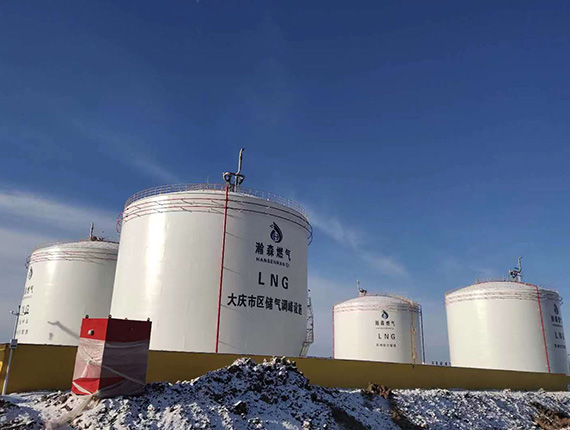

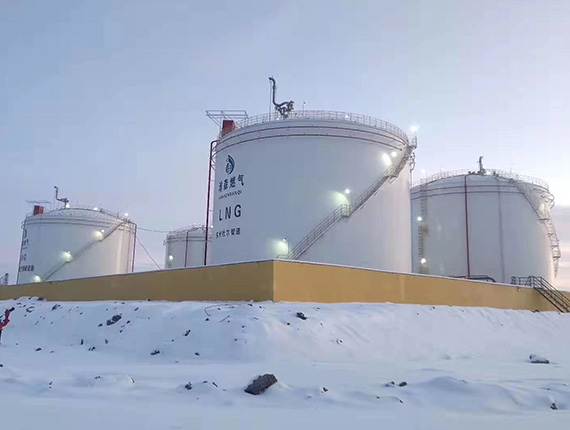

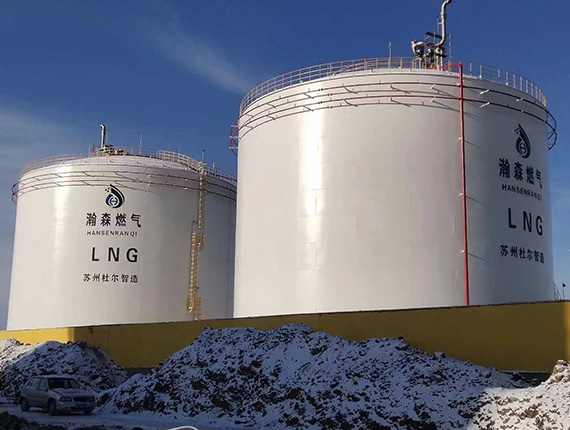

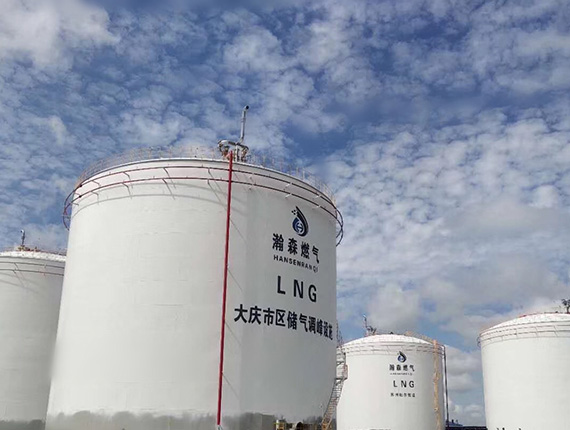

4×10000m3LNG常壓儲罐

隨著LNG行業的發展，LNG儲存日趨大型化、常壓化，國內設計制造已經達到5萬m3，沿海已經建立單臺有25萬m3、16萬m3LNG常壓貯槽，用來接收船載LNG。

目前國內設計、制造安裝的LNG貯槽主要是5000m3和10000m3，廣泛用于LNG液化工廠或者LNG調峰站，利用工業尾氣生產的LNG量一般較小，常用1000m3左右的LNG貯槽。

主體結構型式

立式圓筒形、雙層壁、平底、拱頂（200~50000m3）、6000m3以上為浮頂式（自支撐式吊頂）。

絕熱方法：雙層壁粉末堆積絕熱

基本形式：高臺式

流程系統

01.吹掃系統

02.進液系統

03.排液系統（外置式和潛液式）

04.泵后回流系統

05.夾層氮?dú)夤?yīng)系統

06.液位、壓力測量系統

07.溫度測量系統

08.氣體排放系統

09.BOG管線系統

10.分析取樣系統

11.安全系統

12.穩壓系統

13.消防系統

泡沫玻璃磚介紹

●容量輕，在150KG/m3左右；

●導熱系數小，在0.050W/m*k（38℃）以下，導熱性能穩定；

●不透濕

●吸水率小，0.2%左右

●不燃燒；

●不霉變、腐蝕；

●強度高，抗壓強度≥0.8MPa，能耐酸性腐蝕（氟化氫除外）；

●本身無毒，本函CFC（氟氯化碳）和HCFC（氫氟氯酸）；

●物理化學性能穩定，尺寸穩定。

LNG貯槽設計、制造、驗收標準

●歐洲標準BSEN14620《設計和現場制造立式、圓筒式、平底制造，操作溫度介于0℃~-165℃的冷卻液化儲罐》

●JB/T9077-1999《粉末普通絕熱貯罐》

●JB/T4735-1997《鋼制焊接常壓容器》

●美國標準API620《大型焊接低壓儲罐的設計及建造》

●JB/T4730-2005《泵壓設備無損檢測》

●GB50128-2005《從立式圓筒形鋼制焊接儲罐施工及驗收規范》

●GB/T20368-2006《液化天然氣（LNG）生產，儲存和運裝》
